ГАЗ Газель Бизнес / Next / ЦМФ 3.5 пневмоподвеска задней оси + система управления 2 контура (без ресивера)
Двухконтурная система, приминима к годам выпуска 1994|1995|1996|1997|1998|1999|2000|2001|2002|2003|2004|2005|2006|2007|2008|
|2009|2010|2011|2012|2013|2014|2015|2016|2017|2018|2019|2020
Технические характеристики | |
Артикул: | 102220 |
Ось: | Задняя |
Ресивер: | Без ресивера |
Подкачка шин: | нет |
Модель автомобиля: | Газель Next 3.5, Газель Next ЦМФ 3.5, Газель Бизнес |
Основные характеристики:
• Поглощение вибраций передаваемых на узлы подвески;
• Исключение проседания рессорного пакета;
• Увеличение срока службы подвески задней оси;
• Регулировка клиренса заднего свеса;
Система способна сокращать эффект раскачки, выравнивать грузовой отсек при неравномерной загрузке левой части по отношению к правой и наоборот. Так же есть возможность компактного размещения компонентов системы в салоне в любые, удобные для водителя, места.
Принцип управления: ручная регулировка свеса из салона двумя пневмо-электроклавишами, верхнее положение кнопки с электрическими контактами для включения компрессора, контроль давления в пневмоэлементах по двум однострелочным аналоговым манометрам Air-Ride. Управление двухконтурное (раздельное управление левой и правой подушками на оси).
- Оборудование разработано с учетом возможности самостоятельной установки и исключает доработки штатных узлов автомобилей.
- Блок управления пневматической подвеской поставляется в собранном виде в монтажном коробе.

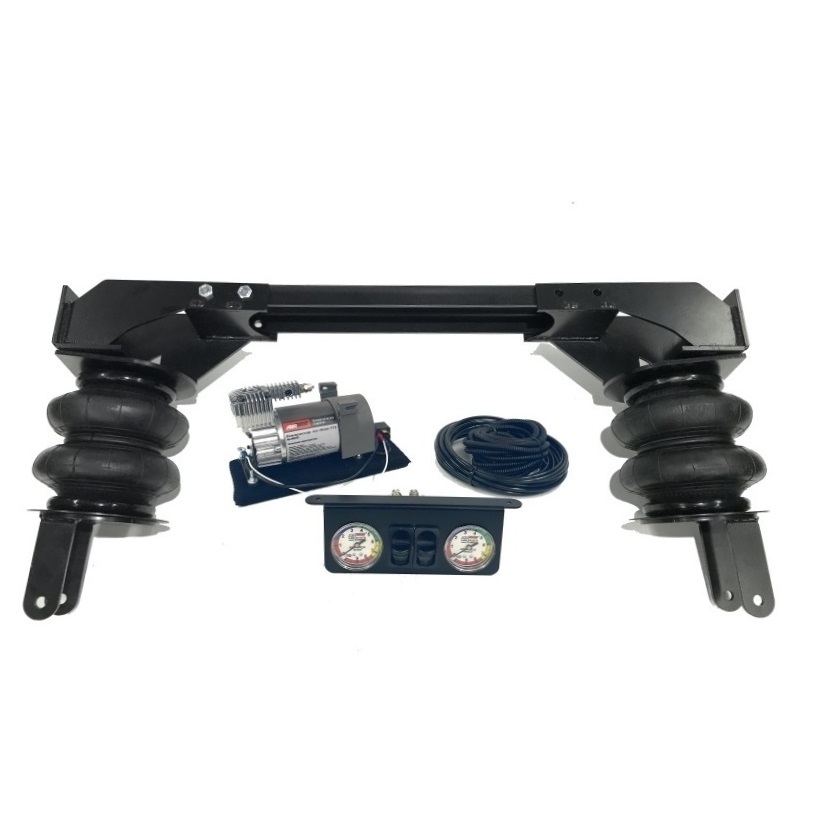

Состав комплекта:
| ||
1. | Усилитель 102023 | 1 |
2. | Пневмоэлемент Ø165 или Ø190 400165/400190 | 2 |
3. | Верхнее крепление пневмоэлемента правое/левое 102023 | 2 |
4. | Нижнее крепление пневмоэлемента правое/левое 102023 | 2 |
5. | Блины дистанционные | 2 |
6. | Пневмомагистраль (8 м ) | 1 |
7. | Труба гофрированная D-6,6 (2 м) | 1 |
8. | Стяжки нейлоновые | 10 |
9. | Винт 7991 10*45 | 4 |
10. | Болт 933 10*30 | 10 |
11. | Болт 933 10*100 | 2 |
12. | Болт 933 8*50 | 1 |
13. | Втулка резьбовая М 8*25 | 1 |
14. | Винт 912 М 8*20 | 1 |
15. | Гайка с рифлением М10 | 4 |
16. | Гайка 985 М10 | 12 |
17. | Гайка 985 М8 | 1 |
18. | Пакет с метизами для крепления пневмоэлементов | 1 |
19. | Шайба 125 М8 | 1 |
20. | Шайба кузовная М8 | 3 |
21. | Шайба 125 М10 | 24 |
22. | *Ниппель (отсутствует при наличии системы управления) | 1 |
23. | *Фитинг тройник (отсутствует при наличии системы управления) | 1 |
24. | Блин верхнего кронштейна | |
25. | Cистема управления пневмоподвеской 2P | 1 |

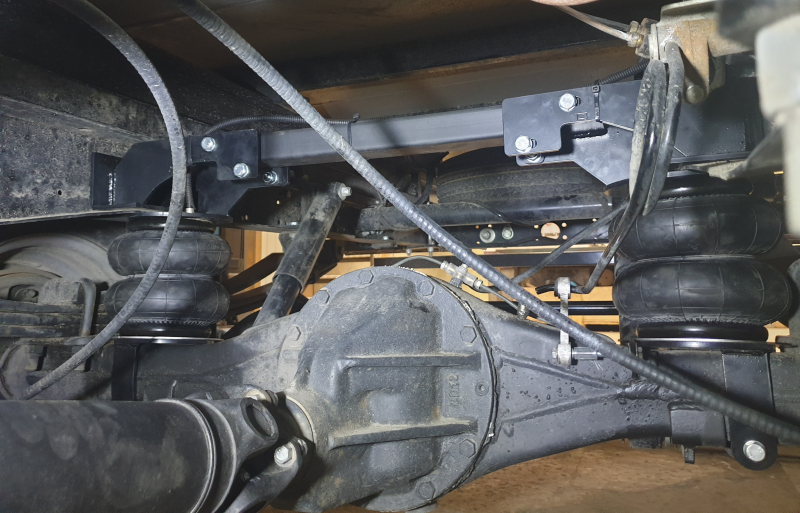

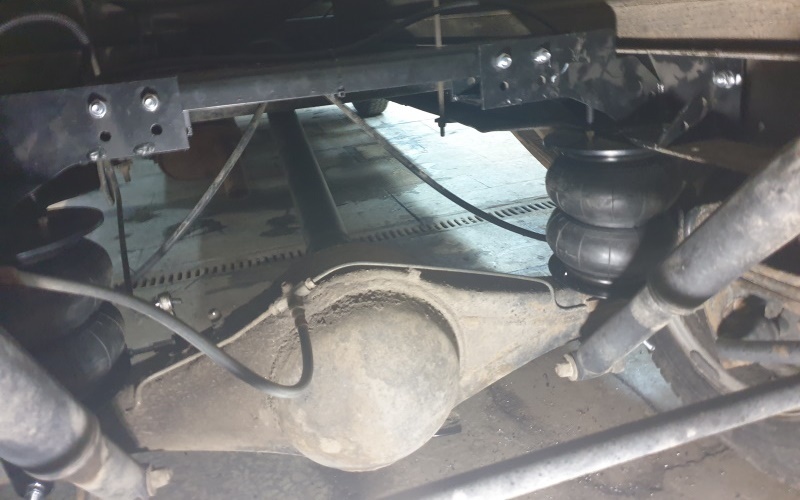

Краткая инструкция установки пневмоэлементов:
1. Соберите пневмоэлемент с комплектами креплений;
2. Демонтируйте штатные отбойники и тщательно очистите места креплений;
3. Ослабьте гайки на стремянках;
4. В зазор между рессорой и креплением стремянок вставьте нижний брекит крепления пневмоэлемента;
5. В отверстие крепления штатного отбойника вставьте болт верхнего крепления пневмоподушки и зафиксируйте его;
6. Затяните все крепления и подключите пневмолинию;
Рекомендации по эксплуатации изделия и меры предосторожности:
1. Движение транспортного средства с давлением в пневмоподвеске менее 1,5 кг/см2 – категорически запрещено! Не соблюдение параметра минимального давления в пневмоподушках может привести к их разгерметизации (нарушению целостности кордовой конструкции изделия).
2. Рабочее давление в системе транспортного средства может достигать 9 кг/см2 что не является критичным показателем для эксплуатации установленного пневмооборудования.
3. При проведении технического обслуживания с использованием автомобильного подъёмника необходимо накачать пневмоэлементы до состояния максимального завышения (давление не менее 4 бар);
4. Не превышайте грузовые характеристики рекомендованные изготовителем транспортного средства. Назначение пневматической подвески вспомогательного типа - разгрузка рессорного пакета и защита его от деформации.
5. Периодическая мойка пневмоэлементов значительно продлевает срок службы пневмосистемы.
6. Периодичность планового осмотра пневмоподвески равна периодичности проведения планового ТО транспортного средства.
Проверка установленного оборудования на герметичность:
Для инспекции оборудования потребуется мыльный раствор воды в емкости и кисть для обмазки мыльным раствором резьбовых соединений системы.
- Накачайте максимальное давление в пневмоэлементы (не менее 8кг/см2). Проверочное давление не должно измениться в течение одного часа. В случае падения давления:
- Обмазать все доступные резьбовые соединения и сам пневмоэлемент. В случае обнаружения утечки воздуха, резьбовое соединение необходимо пересобрать. Если обнаружилась микропора на самом пневмоэлементе, его необходимо заменить на новый.
- Допускается падение давления воздуха в системе (контуре) на 1,5кг/см2 за 48 часов.
- Не допускайте длительную эксплуатацию пневматической подвески с давлением в пневмоэлементах менее 1,5кг/см2. Соблюдайте правила эксплуатации пневматической подвески.
