В большинстве случаев в электрических системах используют оборудование как на 24 В, так и на 12 В постоянного тока одновременно. WhisperPower DC / DC это импульсный конвертор предназначенный для преобразования определенного напряжения постоянного тока, в другое напряжение постоянного тока. Например преобразование 24 В в 12 В постоянного тока. Технология WhisperPower Switched Mode обеспечивает минимальную потерю энергии и высокое качество выходного сигнала. Мы предлагаем три различных серии конверторов: 1) MC-Series 2) MG-Series 3) MCC-Series

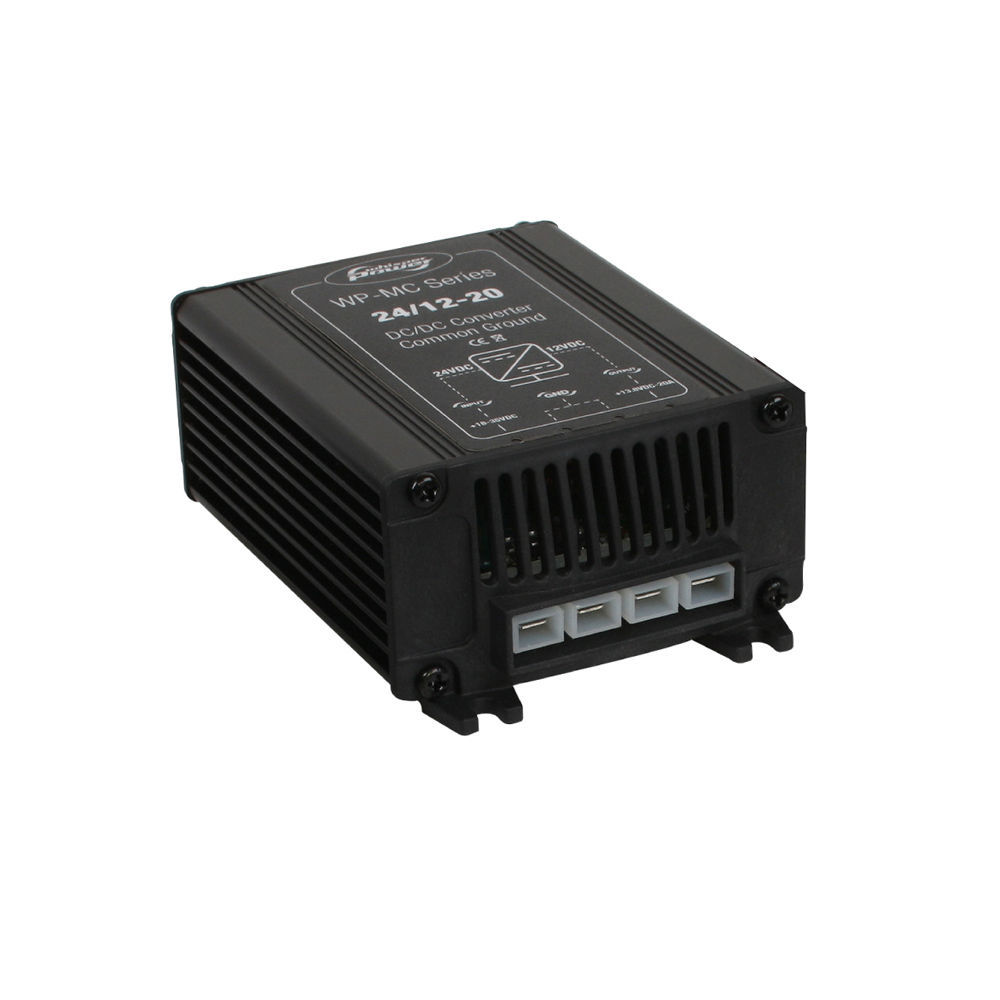

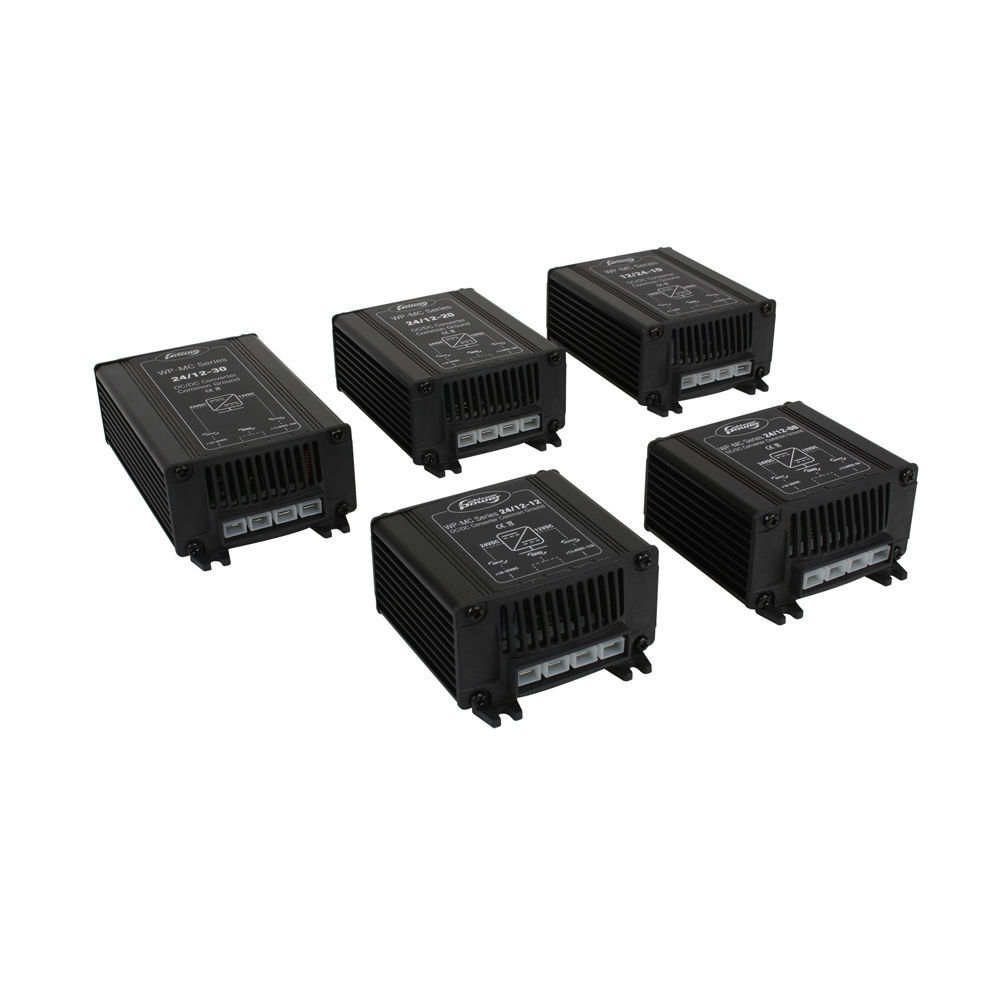

MC-серия
- DC-DC конверторы с общим заземлением (общий минус DC)
- Возможно преобразованиес из 48 В в 24 В DC, или из 24В в 12В DC
- Электронная технология, высокая эффективность, нет нагрева
- Мощность позволяет работать с токами до 30 ампер
Техническая характеристика |
Тип конвертора | Понижение и стабилизация напряжения |
Вход |
Номинальное входное напряжение | 24 В постоянного тока |
Диапазон входного напряжения, полные технические характеристики выходного напряжения | 18..35 В постоянного тока |
Диапазон входного напряжения | 0..35 В постоянного тока |
Выход |
Номинальное выходное напряжение | 13.8 В постоянного тока |
Регулировка напряжения | нет |
Точность выходного сигнала | 1% |
Максимальные пульсации выходного напряжения (от пика до пика) | 1% |
Максимальная выходная мощность | 350 Вт |
Постоянная выходная мощность | 280 Вт |
Максимальный выходной ток | 25 A |
Постоянный выходной ток при 40 C | 20 A |
Общие характеристики |
Эффективность | >92% |
Потребление без нагрузки | <25 мА |
Диапазон температур (окружающей среды) | -10 C .. +40 °C |
Температура хранения | -25 C .. +85 °C |
Гальваническая развязка | Общая отрицательная |
Охлаждение | Естественная конвекция |
Защита |
Перегрузка по току / короткое замыкание | Перегрузки ограничены согласно измерениям тока |
Перегрев, отключение | Мощность ограничена согласно измерениям температуры |
Технические параметры |
Подключение цепей входа/выхода, провод Faston | 6 мм ² |
Размеры корпуса (ВxШxД) | 50 x 126 x 88 мм |
Отверстия для монтажа | диаметр 4 мм 58 х 118 |
Вес | 0.440 кг |
Класс защиты | IP20 |
Номер корпуса | корпус 5 |
Материалы корпуса | Анодированный алюминий, торцевые крышки ABS |
Цвет корпуса | черный, RAL 9011 |
Соответствовие стандартам | EN61000-6-3 (EN55022) EN61000-6-2 (EN61000-2 / 3/4, EN61000-4- 3) LVD 73/23 / EEC (EN60335-1) e4-95 / 54 / ЕС RoHS 2002/95 / ЕС Примечание: данные технические характеристики могут быть изменены без предварительного уведомления. |
